Catch the fruit¶

Introduction¶

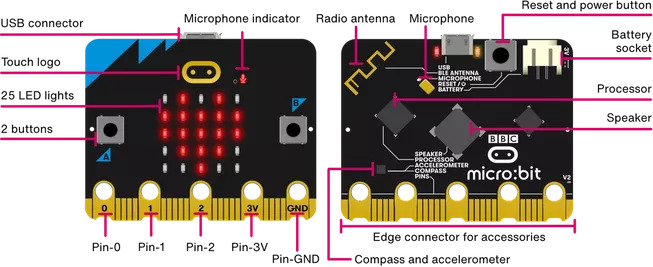

Dans ce TP, nous allons programmer un petit jeu sur micro:bit. Le micro:bit est un ordinateur minimaliste qui prend la forme d’une carte sur laquelle on trouve, entre autres, un écran de diodes lumineuses et deux boutons.

Le but de l’activité est de programmer un jeu appelé catch the fruit.

L’idée est d’utiliser la matrice de 25 leds du micro:bit comme écran sur lequel un fruit représenté par 1 led va tomber du haut de l’écran et qu’il faudra rattraper dans un panier. Le panier sera déplaçable à l’aide des boutons A et B.

Mise en place¶

Etapes à programmer¶

Voici les différentes étapes que nous allons suivre afin de programmer le jeu:

Faire tomber un fruit du haut de l’écran
Déplacer le panier à l’aide des boutons
Détecter lorsqu’un fruit est attrapé (i.e. collision fruit-panier)
Gestion des échecs (i.e. fruit n’est pas attrapé)
Fin du jeu et affichage du score

Étape 1 - Faire tomber un fruit¶

Nous allons programmer un fruit qui tombe sur une des 5 colonne choisie aléatoirement.
Sur l’interface de programmation, vous voyez 2 blocs déjà présents:

au démarrage: les blocs posés dans ce bloc ne s’effectuent qu’une seule fois au démarrage du programme.
toujours: les blocs posés dans ce bloc s’effectuent en boucle tant que le programme tourne.

Exercice 1¶

Nous allons commencer par faire tomber le fruit sur la colonne 1, c’est à dire la 2ème colonne en partant de la gauche.
Chaque led possède des coordonnées x et y. Le led tout en haut à gauche se trouve aux coordonnées (0, 0) tandis que celui tout en bas à droite se trouve aux coordonnées (4, 4).

Ajoutez des blocs allumer dans le bloc toujours pour allumer tous les blocs de la colonne 1.

Exercice 2¶

Ajoutez à présent les blocs éteindre pour allumer et éteindre successivement tous les leds de la colonne du haut vers le bas.

Problème: vous ne voyez rien ! Pourquoi ? Car les led s’allument et s’éteignent trop vite pour que vous puissiez les voir.

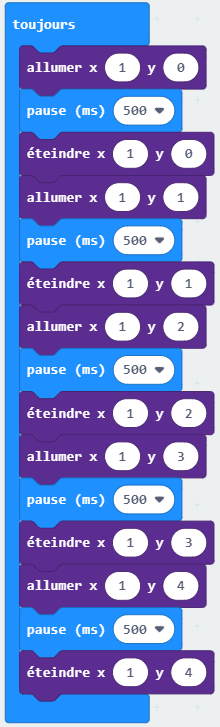

Pour résoudre ce problème, ajoutez des blocs pause de 500ms après chaque allumage afin que la led ne s’éteigne pas immédiatement après avoir été allumé.

Exercice 3¶

En regardant de plus près les blocs utilisés, on remarque la répétition des 3 mêmes blocs : allumer, pause et éteindre. Chaque bloc est répété 5 fois.
Quand on a une répétition d’instructions, on veut que ce soit l’ordinateur qui fasse le travail ! On utilise alors des boucles.

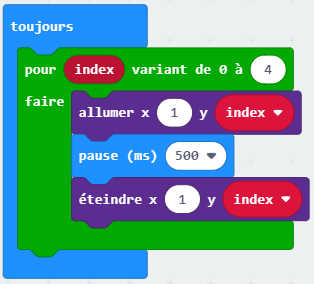

L’idée est donc d’utiliser une boucle qui va répéter les instructions tout en augmentant y de 1 à chaque tour afin de faire tomber le fruit.

Utilisez le bloc pour index variant de 0 à 4 qui va créer une boucle dans laquelle index va prendre successivement les valeurs de 0 à 4, ce qui est exactement ce qu’il nous faut pour les valeurs de y.
index est ici ce que l’on appelle une variable. Sa valeur va varier de 0 à 4 à chaque tour. Il faut donc ensuite remplacer les valeurs de y par index.

Exercice 4¶

Le fruit tombe toujours dans la même colonne, on veut changer aléatoirement de colonne pour chaque fruit.

Pour choisir un nombre au hasard, on peut utiliser le bloc choisir au hasard de 0 à 10 du menu Maths.
Ce bloc permet de tirer un entier aléatoire entre 2 bornes, dans notre cas de 0 à 4 pour les 5 colonnes possibles.

Il faut donc tirer un nombre au hasard qui va être la colonne choisie et il faut pouvoir conserver ce choix tout au long de la chute du fruit.
Dès l’instant où on veut stocker de l’information pour pouvoir la réutiliser, la solution est d’utiliser une variable.

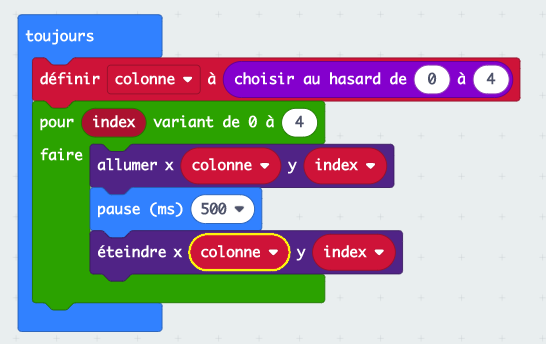

Utilisez le menu Variables pour créer une variable colonne et lui donner une valeur aléatoire avant la chute de chaque fruit.

Fin de l’étape 1, on a un fruit qui tombe dans une colonne choisie aléatoirement.

Étape 2 - Déplacer le panier¶

Nous allons programmer le panier qui se déplace de droite à gauche à l’aide des boutons A et B.

Exercice 5¶

Pour commencer il faut choisir comment sera représenté le panier. Nous utiliserons 1 seule led sur la ligne tout en bas (coordonnée y à 4).

La position du panier va changer au cours du jeu, comment faire pour stocker de l’information qui varie ? (utiliser une variable)
Que doit-on représenter avec cette variable ? (la position en x du panier)

Définissez une variable panier pour la coordonnée horizontale du panier qui va varier et initiez-la à 0 au début du programme. N’oubliez pas d’allumer les leds correspondantes, sinon on ne verra pas le panier !

Exercice 6¶

Le panier est fixe, il faut le faire bouger.
Nous allons utiliser les boutons A et B pour les déplacements gauche et droite, respectivement.

Que signifie déplacer le panier à gauche en termes de positions ? (diminuer les valeurs de ses coordonnées en x de 1)
Que doit-il se passer visuellement ? (éteindre les leds de la positon actuelle, faire le déplacement, allumer les leds de la nouvelle position)

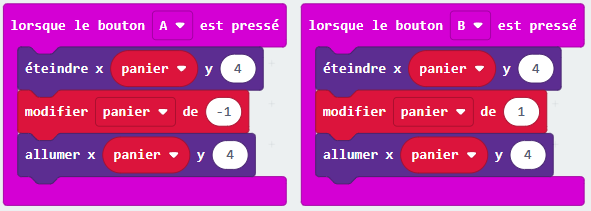

Utilisez les blocs lorsque le bouton ... est pressé et ajoutez-y les blocs permettant de déplacer le panier. Le bloc modifier panier de 1 permet d’augmenter la valeur de la variable panier de 1. Changez le 1 en -1 afin de diminuer sa valeur.

Exercice 7¶

Si on appuie de nombreuses fois sur le bouton A ou B, le panier disparait, il sort de l’écran.
On doit empêcher le panier d’aller plus loin que les bords de l’écran.

Pourquoi est-ce que le panier sort de l’écran ? (la variable panier continue d’être modifiée pour finalement allumer des leds à des coordonnées qui n’existent pas)
Comment empêcher la modification des variables ? (conditionner les modifications selon la position du panier)
Sous quelle condition le panier peut-il se déplacer à gauche ? (si sa position en x est > 0)
Sous quelle condition le panier peut-il se déplacer à droite ? (si sa position en x est < 4)

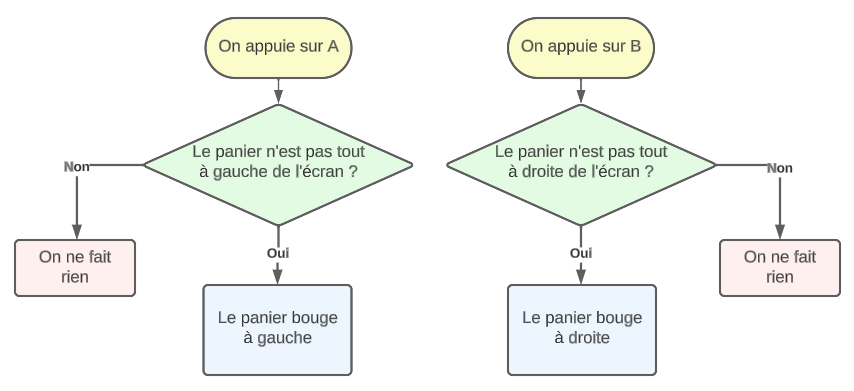

On introduit ici la structure de contrôle conditionnelle si ... alors ... et les tests de comparaison qui se trouvent dans le menu Logique.
Dans notre cas, si le panier ne va pas sortir de l'écran, alors il bouge.

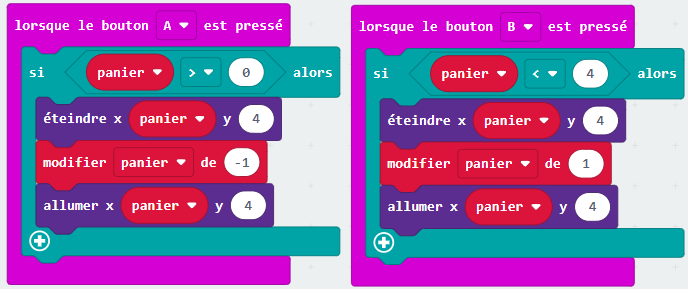

Donc pour le bouton A, on exécute les blocs permettant le déplacement du panier que s’il n’est pas déjà tout à gauche.

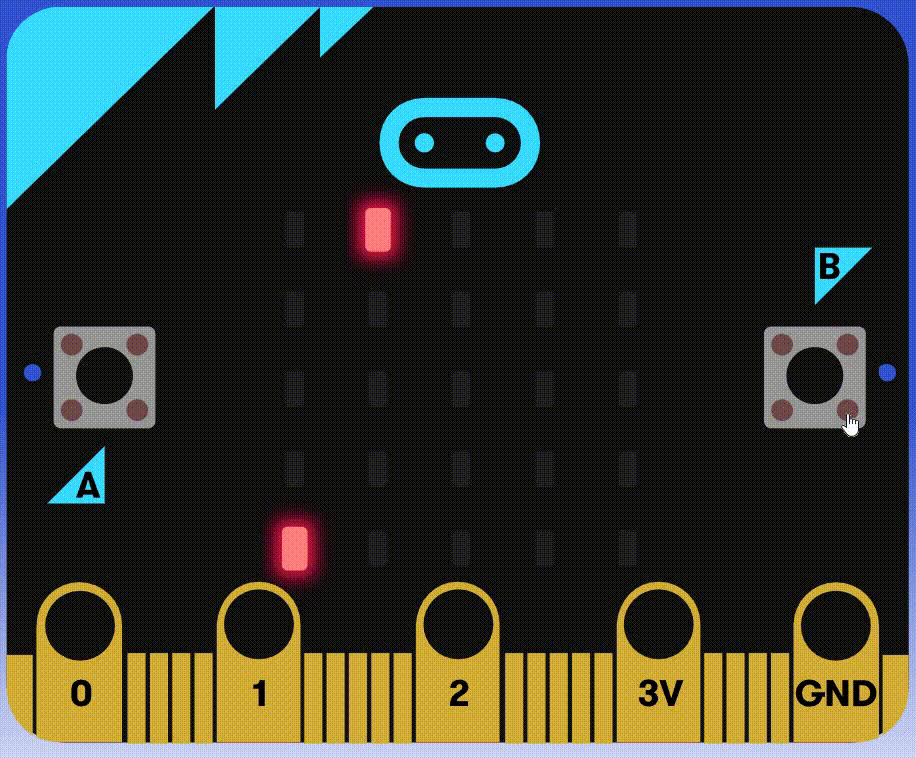

Fin de l’étape 2, on a un panier déplaçable à l’aide des boutons.

Étape 3 - Détecter lorsqu’un fruit est attrapé¶

Exercice 8¶

Il s’agit maintenant de détecter lorsque le fruit est attrapé par le panier, c’est-à-dire lorqu’il y a collision entre le fruit et le panier.

Visuellement il est facile de voir quand le fruit tombe dans le panier, mais comme le micro:bit ne voit pas, il faut trouver une autre solution pour qu’il puisse vérifier s’il y a collision ou non.

A quelle condition y a-t-il collision entre le fruit et le panier ? (lorsque les coordonnées du fruit et du panier sont les mêmes)
Quelles sonts les coordonnées du panier et du fruit ? (comme elles changent, elles sont dans des variables. Fruit(colonne, index) et panier(panier, 4))
Comment s’écrit l’égalité des coordonnées avec ces variables ? (colonne == panier ET index == 4)

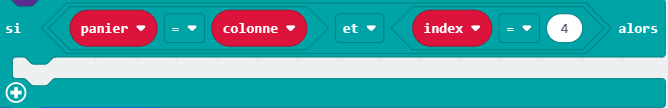

Traduisez cette égalité avec les blocs de comparaison à votre disposition dans la section Logique.
Placez ensuite le test de comparaison dans un bloc si ... alors ....

Nous verrons ensuite où nous devrons placer ce test de collision.

Exercice 9¶

On a maintenant un test permettant de détecter la collision entre un fruit et le panier, mais on fait quoi ?
Il s’agit de déterminer à quel moment du jeu il faut faire ce test, mais aussi quelles sont les actions à réaliser lorsqu’il y a collision.

A quel moment veut-on tester la collision ? (après chaque déplacement du fruit, dans la boucle répéter)
Que doit-il se passer lorsqu’on attrape un fruit ? (on augment le score de 1)
Comment faire pour tenir le score à jour ? (il faut utiliser une variable)

Vous devez donc créer une nouvelle variable pour le score que vous allez initialiser à 0 au démarrage.
Le test de collision doit se faire à chaque déplacement du fruit.
Lorsqu’une collision a lieu, augmentez le score de 1.

En outre, on peut également fortement suggérer de donner un signal visuel au joueur lorsqu’il marque un point, avec l’apparition d’un smiley par exemple.

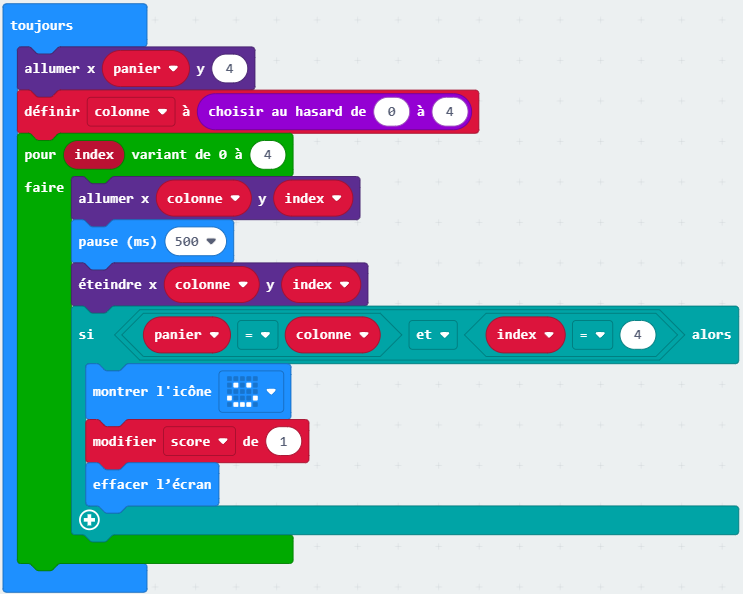

Vous remarquerez que nous avons ajoué un bloc allumer x panier au début du bloc toujours. Sans ce bloc, le panier disparaît lorsqu’il entre en collision avec un fruit.
L’ajout de ce bloc permet de rallumer la led associée au panier avant la chute d’un fruit.

Fin de l’étape 3, le jeu détecte la collision entre le panier et le fruit.

Étape 4 - Gestion des échecs¶

Exercice 10¶

Un échec se produit lorsqu’un fruit finit sa chute en dehors du panier. Il faut détecter lorsque ce cas se produit et également définir les actions associées.

L’échec n’est pas seulement le contraire du fruit qui tombe dans le panier, car cela inclut également tous les cas ou le fruit est en train de tomber, qu’il soit au-dessus du panier ou non.
Il faut donc déterminer comment détecter ces cas là uniquement.

Quels sont les positions du fruit concernés par le sinon du bloc permettant de détecter les collisions ? (toutes les positions sauf celles du panier)
Toutes ces positions constituent-elles des échecs ? (non)
Quelle condition supplémentaire doit-on avoir pour que le fruit soit tombé à côté du panier ? (index = 4)
Que se passe-t-il lorsqu’on rate un fruit ? (perte de vie, par exemple)

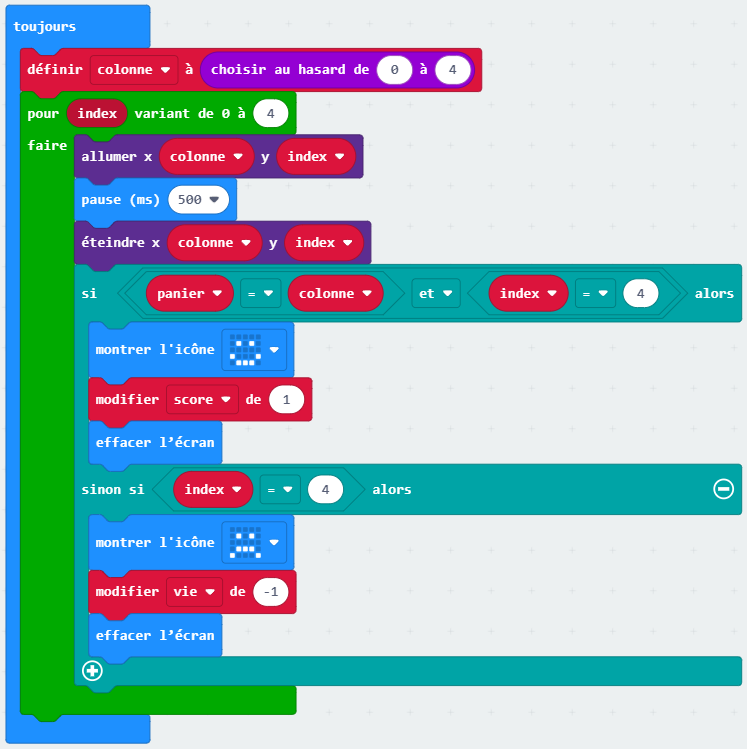

Là aussi, une fois les réponses déterminées, l’implémentation ne pose pas de difficultés particulière. Comme pour la collision, on peut ajouter un signal visuel pour signifier l’échec au joueur. Dans ce cas, il ne faut pas oublier d’effacer l'écran. Il ne faut pas non plus oublier d’initialiser le nombre de vies au démarrage.

Fin de l’étape 4, le jeu détecte quand le joueur rate un fruit.

Étape 5 - Fin du jeu¶

Exercice 11¶

Le jeu est maintenant fonctionnel, on marque des points lorsqu’un fruit est attrapé et on perd une vie quand on le rate. Cependant, le jeu ne s’arrête pas même si on a perdu plus de vies qu’on en avait au départ.

Nous allons donc faire s’arrêter le jeu selon une condition à déterminer, puis nous afficherons le score du joueur.

Quand est-ce que le jeu doit s’arrêter ? (lorsqu’on a plus de vies)
Quelle est la condition qui permet de continuer à jouer ? (si le nombre de vies > 0)
Quelle partie du jeu suffit-il d’empêcher pour que le jeu s’arrête ? (la chute des fruits)
Que doit-on faire lorsque le jeu est fini ? (afficher le score)

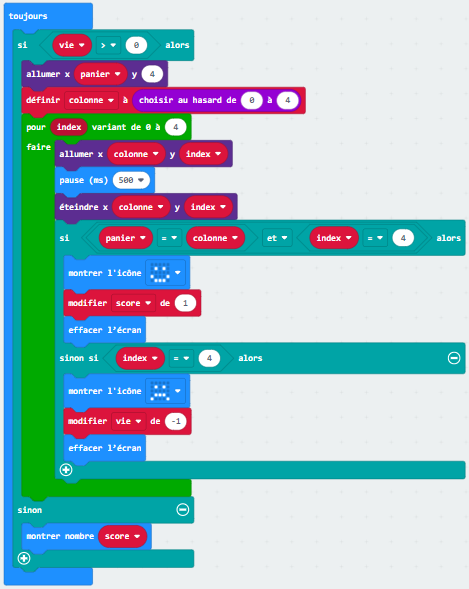

L’arrêt du jeu s’implémente simplement en conditionnant la chute des fruits au fait d’avoir au moins une vie, l’alternative (sinon) étant la fin de partie avec affichage du score.

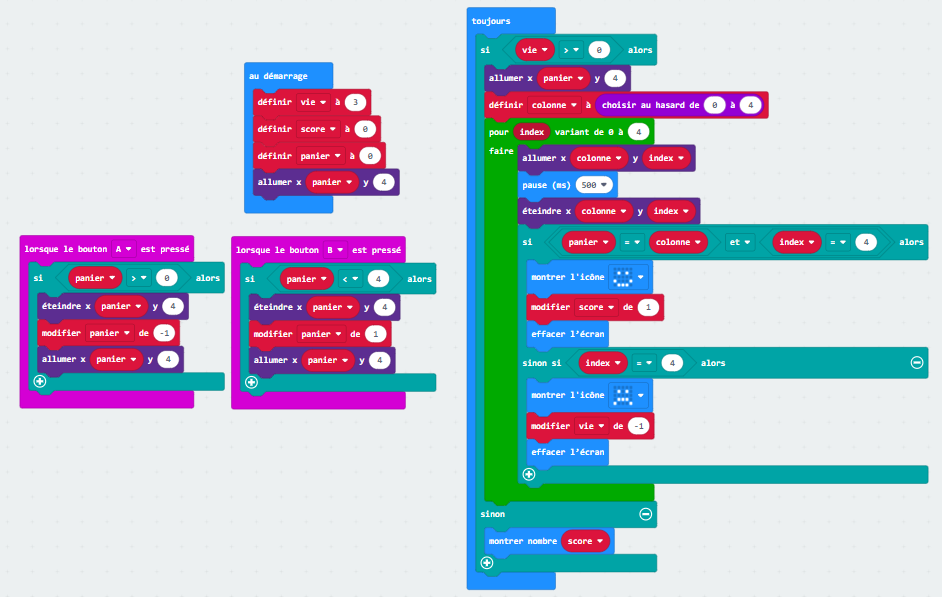

Ceci termine l’implémentation de base de ce jeu sur micro:bit.

Une version du jeu complet est disponible ici, il suffit de télélcharger et déposer le fichier dans la fenêtre Makecode ouverte dans votre navigateur (mais attention, il remplacera votre code).

Pour aller plus loin¶

Pour rendre le jeu plus intéressant, voici une liste de suggestions:

Augmenter la vitesse de chute des fruits après un certain nombre de points
Faire tomber de manière aléatoire des fruits pourris / bombes qui font perdre une vie si atttrapés (on peut jouer avec la luminosité pour faire la distinction)
Faire déplacer le panier en inclinant la carte micro:bit au lieu des boutons A et B
Faire tomber plusieurs fruits en même temps
Faire tomber certains fruits légèrement en diagonal
Elargir le panier à 2 leds
Etc…

Nous n’avons fait que gratouiller la surface de ce qu’il est possible de programmer sur un micro:bit. Rendez-vous ici et explorez les différents projets.
